CARATTERISTICHE GENERALI

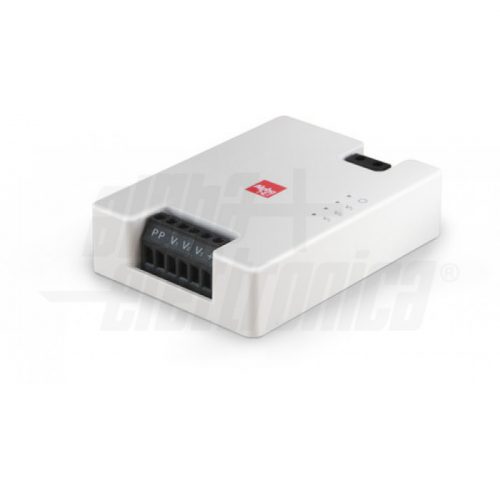

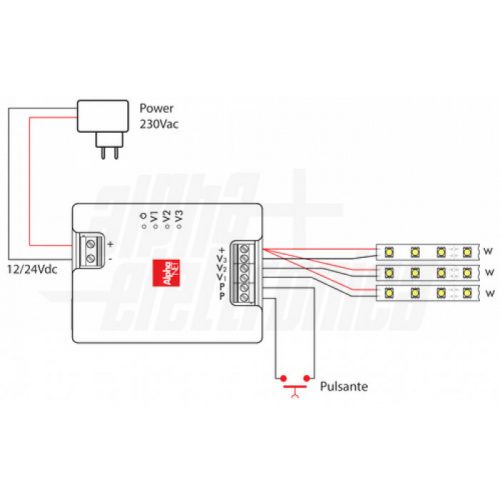

Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell’intensità luminosa viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito.
Il dispositivo mantiene memoria dell’ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l’alimentazione.

TIPOLOGIA CONTROLLO
comando: pulsante n.o.
Modalità di controllo pulsante PP
click: acceso/spento
Pressione a lungo da acceso: aumento/diminuzione intensità.
Pressione a lungo da spento: accensione modalità “luce di
cortesia” (10%). Attenzione questa intensità non è modificabile.
luminosità minima: 10%

PROTEZIONI
Sovratemperatura,
inversione di polarità
sovraccarico
cortocircuito in uscita
Sovra-alimentazione
Sotto-alimentazione

CARATTERISTICHE GENERALI
Funzione: controller
Adatto per: Monocolore
Metodo di controllo: Pulsante

CARATTERISTICHE ELETTRICHE
Tipo regolazione: Tensione costante (cV)
Tensione d’ingresso: 12/24V
Tensione d’uscita: come ingresso
Tipo di uscita: morsetti
Metodo di connessione: anodo comune
corrente/ch: 3A
n. canali: 3
Potenza nominale (12V): 108W
Potenza nominale (24V): 216W

CARATTERISTICHE MECCANICHE
lunghezza: 98mm
larghezza: 72mm
Altezza: 27mm
Grado di protezione: IP20
Materiale corpo: Plastica
colore corpo: Bianco

CARATTERISTICHE TERMICHE
Temp. di funzionamento: -10 / 40°c

ATTENZIONE
connettore rJ45 non connesso

NOTE
l’installazione deve essere eseguita solamente da personale qualificato.
Il prodotto deve essere installato all’interno di un quadro elettrico.
Installare un fusibile adeguato in ingresso al dispositivo.
L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente.
Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).
