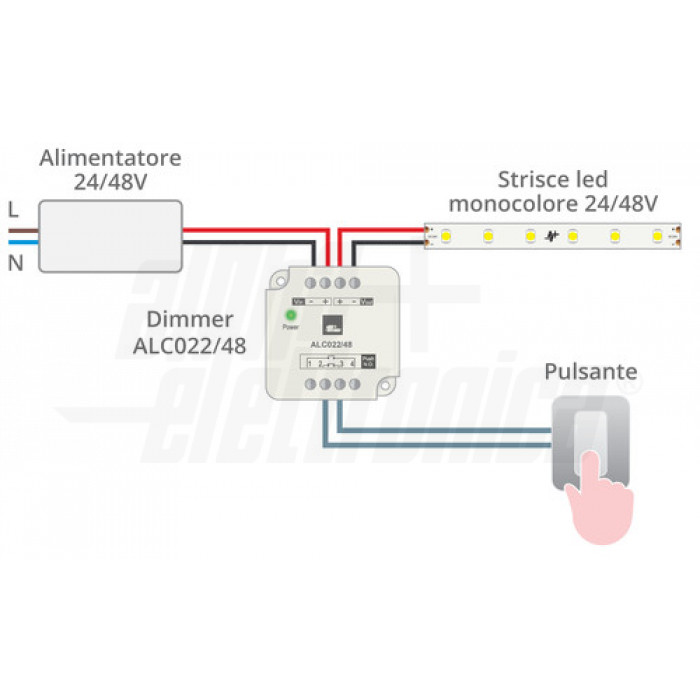

Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 12V, 24V oppure 48V. Il controllo dellintensità luminosa viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito.
Il dispositivo mantiene memoria dell’ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l’alimentazione.

Tipologia controllo
Comando: pulsante N.O.
Modalità di controllo pulsante
Funzionamento
– Click: acceso/spento.
– Pressione a lungo da acceso: aumento/diminuzione intensità. Luminosità
minima: 2,5% (non modificabile).
– Pressione a lungo da spento: accensione modalità luce di cortesia? (Default
10%). Questa intensità è modificabile (impostando un valore tra 2,5% e il 10%).

Protezioni
Sovratemperatura,
Inversione di polarità
Sovraccarico
Cortocircuito in uscita
Sovra-alimentazione
Sotto-alimentazione

Caratteristiche Generali
Funzione: Controller
Adatto per: Monocolore
Metodo di controllo: Pulsante

Caratteristiche Elettriche
Tipo regolazione: Tensione costante (CV)
Tensione d’ingresso: 12/24/48V
Tensione d’uscita: come ingresso
Tipo di uscita: morsetti
Metodo di connessione: anodo comune
Corrente/Ch: 10A
n. canali: 1
Potenza nominale (12V): 120W
Potenza nominale (24V): 240W
Potenza nominale (48V): 480W

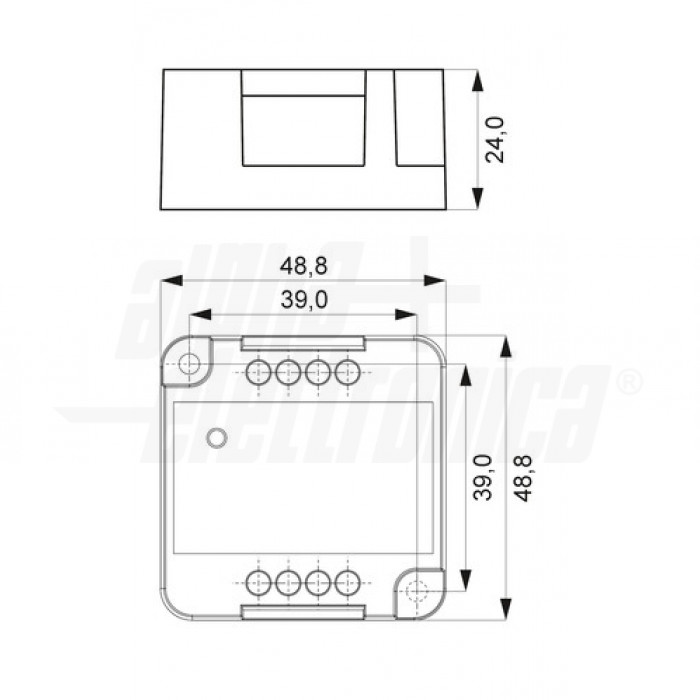

Caratteristiche Meccaniche
Lunghezza: 48.8mm
Larghezza: 48.8mm
Altezza: 24mm
Grado di protezione: IP20
Materiale corpo: Plastica
Colore corpo: Bianco

Caratteristiche Termiche
Temp. di funzionamento: -10 / 40°C

Note
Linstallazione deve essere eseguita solamente da personale qualificato.
Il prodotto deve essere installato allinterno di un quadro elettrico.
Installare un fusibile adeguato in ingresso al dispositivo.
L’ alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente.
Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).
