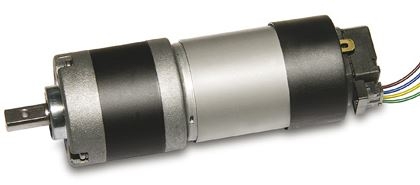

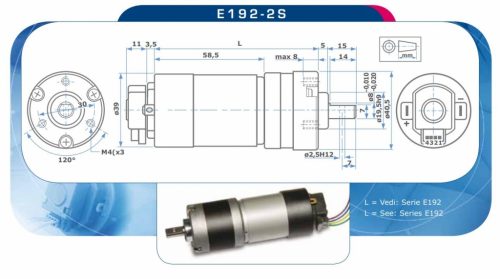

E192-2S.12.3 Motoriduttore con encoder 12V 1100 / 700rpm

Motoriduttori con encoder ad effetto Hall bifase a 90°

MAGNETE A SEI POLI:
TRE IMPULSI OGNI GIRO MOTORE
La successione delle fasi A-B si ottiene collegando il motore secondo le polarità stampigliate sul fondello.

INTERRUTTORE AD EFFETTO HALL
Questi interruttori ad effetto Hall, sono sensori altamente stabili termicamente e resistenti alle sollecitazioni meccaniche, sono maggiormente utilizzati in applicazioni dove il campo magnetico varia rapidamente il valore di campo residuo è basso.
Ciascun dispositivo include un regolatore di tensione, un generatore di Hall, un circuito stabilizzatore di temperatura, un amplificatore di segnale stabilizzato a chopper, un comparatore di Schmitt ed un mosfet a drain aperto, compresi su un solo “chip” di silicio.
Il regolatore di tensione permette di alimentare il dispositivo con tensione compresa tra 3,5 e 24V.
Il mosfet di uscita pu’ sopportare correnti di 20mA massimo. Con opportuno valore di resistenza di carico in uscita pu’ essere agevolmente interfacciato con logiche bipolari o MOS.
