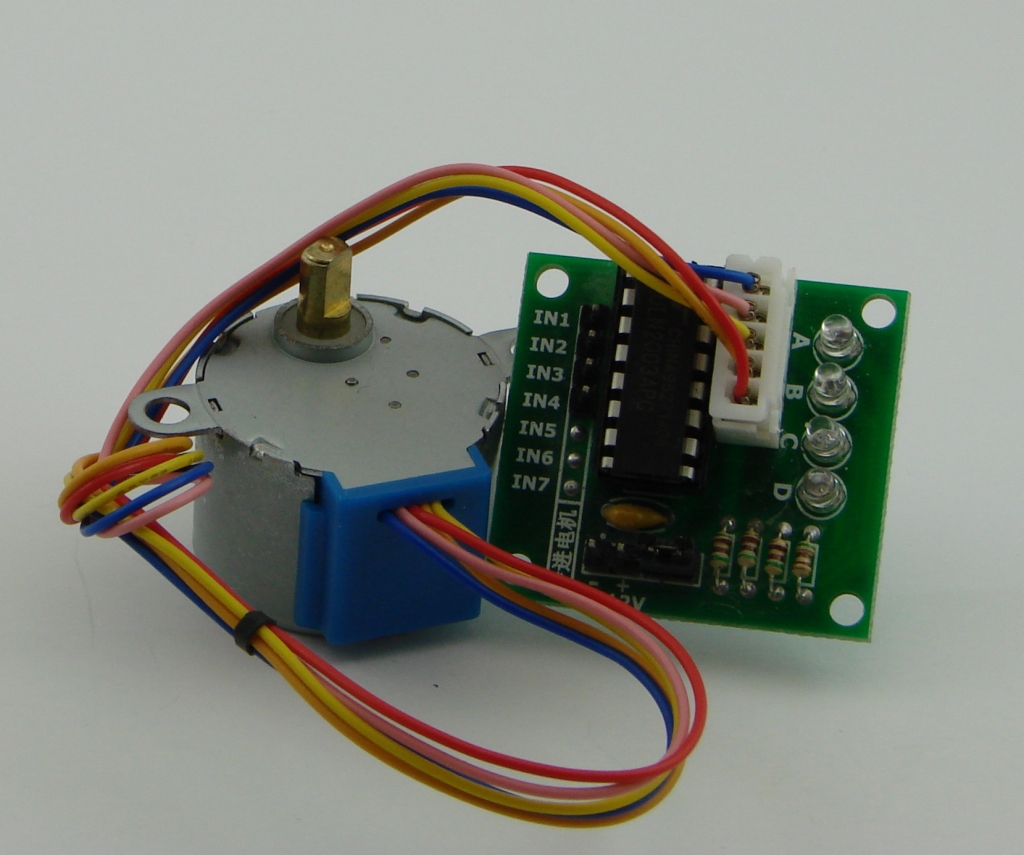

1 scheda driver con finale ULN2003A per comandare un motore passo passodirettamente da Arduino o altri microcontrollori.

La scheda pu’ essere alimentata a 5V è preferibile non utilizzare l’alimentazione proveniente dall’arduino.

Sono presenti 7 ingressi ma per il motore andranno sfruttati solo gli ingressi da IN1 a IN4, mentre sulle rispettive uscite delle 4 fasi dello stepper sono inseriti 4 led che ne indicheranno il funzionamento.

Il motore (incluso) è dotato già di connettore che andrà collegato direttamente sulla scheda.

La scheda è estremamente compatta misura solo 30x35mm

Il motore è un motore passo passo dotato di motoriduttore con le seguenti caratteristiche:

Tensione: 5V

Passi motore: 64 passi/giro

Rapporto riduttore 1:64

Passi sull’albero di uscita: 2048 passi/giro

Massima frequenza di partenza: 500 Hz

Massima frequenza: 900 Hz
