Caratteristiche
– Convertitore switching DC-DC step down.
– Inseguimento del punto di massima potenza dei pannelli (MPPT).
– Algoritmo di scansione automatica dei punti di massima potenza.
– Adatto per moduli mono, poli cristallini e moduli a film sottile.
– Algoritmo di carica della batteria a 3 stadi
– Disconnessione automatica del carico per undervoltage di batteria.
– Collegamento interno con negativo comune.
– Protocollo di comunicazione Modbus RTU su RS485.
– Predisposto per sensore di temperatura remotabile (non incluso).
– Parametri di ricarica e soglie di tensione regolabili via software.
Il software è scaricabile dal sito

Caratteristiche Generali
Tensione di Sistema Nominale: 12V, 24V
Corrente di ricarica max: 20A
Tensione massima pannelli: 60Vdc
Tensione batteria min: 8Vdc
Tensione batteria max: 29Vdc
Potenza massima pannelli (batt. 12V): 240W
Potenza massima pannelli (batt. 24V): 480W
Collegamento interno: Negativo comune
Compensazione di temperatura: Si
Comunicazione: Modbus su RS485
Display Interno: Indicatori Led
Parametri configurabili: Corrente di carica max, Tensione di carica in tampone,
Tensione di equalizzazione di carica, Tensione di riaggancio carico, Tensione di sgancio carico

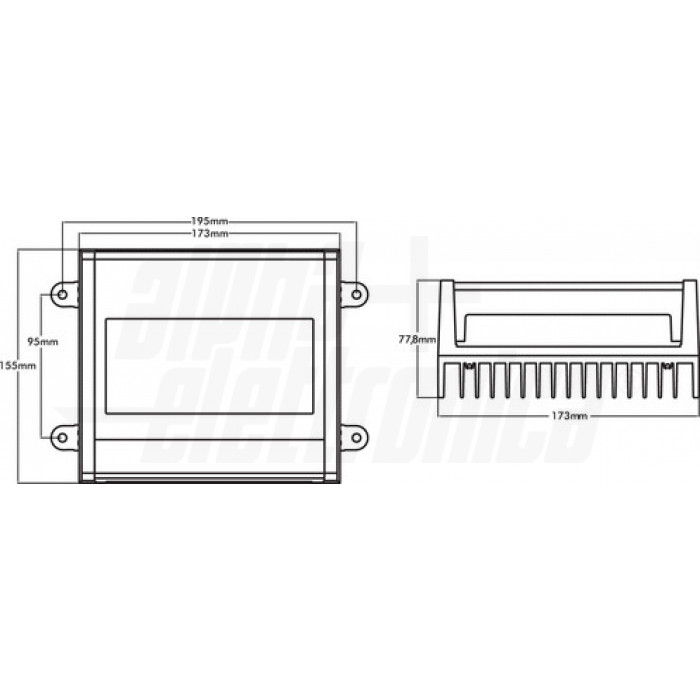

Caratteristiche Meccaniche
Peso: 1.7kg
Materiale contenitore: Plastico
Grado di protezione: IP20

Controllo accensione/spegnimento carico
Modalità automatiche (impostabili tramite DIP switch):
– sempre acceso
– accensione per 4 ore dal tramonto
– accensione per 8 ore dal tramonto
– accensione dal tramonto all’alba
Modalità manuale:
– contatto sulla morsettiera “switch”
– tramite display remoto ASR510

Protezioni
– Sovraccarico su connessioni ‘pannelli’, ‘batteria’ e ‘carico’
– Sovratensione su connessioni ‘pannelli’, ‘batteria’ e ‘carico’
– Inversione su ingresso ‘pannelli’
– Corto circuito su uscita ‘carico’
– Sovratemperatura.
– Corrente di inversione notturna.
– Disconessione carico per tensione minima di batteria.

NOTA: L’inversione di polarità di batteria può danneggiare il regolatore.
Danno non coperto da garanzia.
